伴热采样复合管

电伴热产品名称:伴热采样复合管缆

伴热采样复合管缆介绍

伴热采样复合管缆,是环保监测系统中的重要部件,它是由一组耐腐蚀高性能树脂导管、高温恒功率电热带或自限电热带和补偿电缆复合而成,加入进口原料绝缘层,最后涂上聚乙烯或聚氯乙烯护套。恒功率电热带采用铂电阻温度探头控制温度,自限温电热带的自动限温功能可以保证采样管内保持一定的温度,从而保证采集的样品尽可能与初始值一致,最终保证环保监控系统的连续性。准确收集样本气体。根据不同的环境温度,可以采用合适的跟踪带,以及补偿线、电源线等。也可以根据用户要求添加。

伴热采样复合管缆

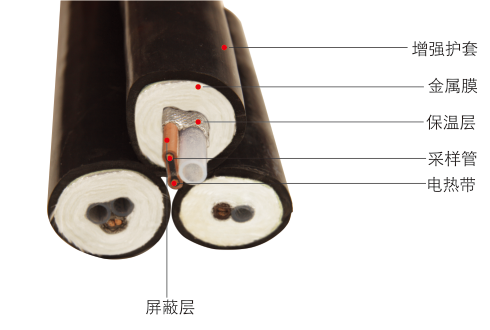

伴热采样复合管缆结构示意图

伴热采样复合管缆

伴热采样复合管缆技术参数

1.配套热管:由全氟辛烷磺酸、FEP和聚四氟乙烯制成;;外径为6mm、8mm、10mm,有单管、双管和三芯。

2.伴随带:MI加热电缆、恒功率和自动温控。

3.伴热管道外径:DN32 2 mm,DN38 2 mm,DN42 2 mm,DN45 2

4.取样气体伴热温度70℃/85℃/100℃/120℃/150℃/180℃/220℃。

5.保温层:耐高温岩棉、玻璃丝棉。

6.护套层:黑色聚氯乙烯/聚氯乙烯/聚乙烯耐磨层,阻燃/防水/耐高温/耐腐蚀。

伴热采样复合管安装细则

电气指标
1.额定电压:220VAC.
2.自限温管线最大加热长度100~120m.
3.自限温管线配备断路器,电流值30A.
4.伴热系统一个回路。
热工指标
1.在-20℃环境温度,15m/s风速情况下,管内保持温度40~50℃。
2.采样管可耐各种酸、碱介质腐蚀,耐压强度1.0Mpa不泄漏。
3.采样管可在<200℃温度下长期工作。
安装指标
1.复合管的最小曲率半径0.5m。
2.最低安装温度-20℃(在-30℃~-40℃时采取适当措施)。
3.最小固定距离:垂直方向2m,水平方向4m。

伴热采样复合管安装注意事项

施工过程中严禁在地面上扭转和拖拉,只有在安装好触头后,才允许拆卸管头护套。伴热带的末端应封闭,以防止伴热带的两条线短路并烧毁伴热带。伴热带的屏蔽层必须接地,以防触电事故。应在电源的一端使用特殊的中间接线盒或电源接线盒,以避免潜在的事故。安装配电开关漏电保护器。

伴热采样复合管名称总览

电伴热保温管缆(耐腐伴热采样复合管)

烟气监测取样管(伴热采样管线)

烟气取样分析管(伴热采样保温管)

多芯保温管缆

烟气取样分析管
